DYOC電磁式明渠流速儀介紹：
DYOC電磁式明渠流速儀是專為農業灌溉、市政排水、污水處理廠廢水處理等現場設計， 是一種利用流速面積法連續測量開放式渠道、開放式管道、涵管中不滿管或小流量的自動測量?jī)x表。
DYOC電磁式明渠流速儀采用特殊設計的傳感器勵磁系統，并采用了口處理芯片及元器件，具有工作穩定、測量精度高、抗干擾能力強等特點，實現自動雙向流量測量，現場瞬時流量、正反向累計總量顯示，自診斷故障報警，RS485 接口和 GSM/GPRS 數據無線遠傳等功能，用戶通過強大的 GSM/GPRS 遠程監控管理軟件系統可實現流量數據的無線遠傳、存儲等功能。

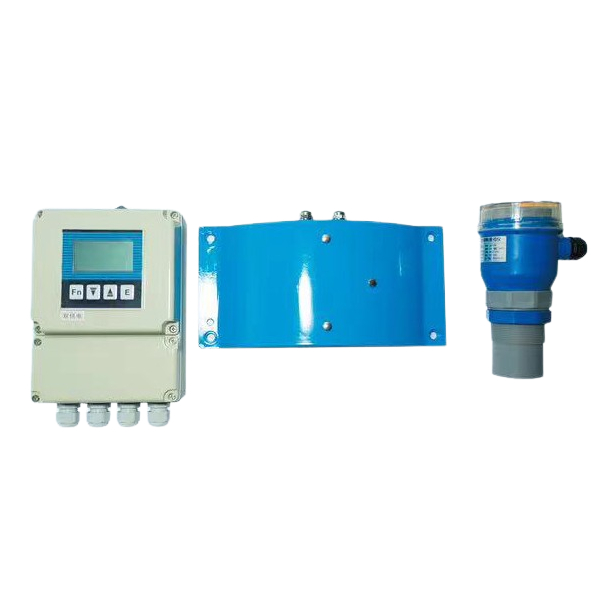

DYOC電磁式明渠流速儀由電磁流量轉換器、電磁流量傳感器和液位計三部分組成。
1、電磁流量傳感器：傳感器主要作用是把流量信號變成電信號，它又由測量管、電極、外殼等組成。
2、電磁流量轉換器：轉換器的主要作用是把傳感器送來的電信號經內部處理后變?yōu)閿?shù)字量信號， 通過內部算法計算出流速。
3、液位計：液位計的主要作用是測量被測介質通過傳感器時的液位，從而計算出被測介質通過傳感器的截面積，轉換器通過流速面積法計算出被測介質的瞬時流量。
電磁式明渠流速儀特點：
1、明渠流量計測量范圍大（0.0.1-10M/S），流量測量不受直流面回水的影響；
2、明渠流量計測量不受水中漂浮物、泥沙、氣泡和水位大幅變化的影響，流速傳感器結構簡單、體積小、安裝方便，對水流不產生阻力。標準渠道不需要改造即可直接安裝，安裝施工費用低；
3、儀表顯示功能：可同時顯示水位、斷面平均流速、斷面瞬時流量、累積流量等的測量數據；
4、儀表輸出接口：脈沖（頻率）、RS485/RS232、4-20mA電流輸出；
5、儀表報警內容：水位超限、流量超限、流速超限等報警項；
6、明渠流量計具有數據永久保存功能，可長期斷電的情況下保存設置參數和流量值；
7、儀表具有：有線、無線數據遠傳功能；
8、通訊協議支持標準MODBUS（RTU）協議，儀表內置防雷功能。
電磁明渠流速儀技術參數：
| 性能 | 技術參數 |
| 測量精度 | 流速±1.5%、水位±1%、系統±3% |
| 功耗 | ＜1.5VA |
| 電源 | DC12V/24V、AC220V |
| 測量范圍 | 流速0.01-10M/S |
| 被測介質電導率 | ≥5μs/cm |
| 液位測量及輸出 | 超聲波液位計0.5-2.5V（低功耗） |
| 水渠寬 | 0.3-20M |
| 水渠深 | 0.3-20M |
電磁明渠流速儀選型要點:
1、 精度等級和功能根據測量要求和使用場合選擇儀表精度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不同精度等級;有些僅僅是檢測一下過程流量，無需做控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至4.0級。
2、測量介質流速、儀表量程與口徑測量一般的介質時，明渠流量計的滿度流量可以在測量介質流速0.5-12m/s范圍內選用，范圍比較寬。選擇儀表規格(口徑)不一定與工藝管道相同，應視測量流量范圍是否 在流速范圍內確定，即當管道流速偏低，不能滿足流量?jī)x表要求時或者在此流速下測量準確度不能保證時，需要縮小儀表口徑，從而提高管內流速，得到滿意測量結果。
3、流體特性主要指介質的壓力、溫度、密度、黏度、壓縮性等，由于煤氣的體積隨著溫度、壓力而變化，應考慮是否要補償修正。
4、儀表性能是指儀表的精度、重復性、線性度、量程比、壓力損失、起始流量、輸出信號及響應時間等，選流量計時應對上述指標進行仔細分析比較，選擇能滿足計量介質流量要求的儀表。
5、安裝條件是指介質流向、管道走向、上下游直管道長度、管徑、空間位置及管件等，這些都會影響流量計的準確運行、維護保養和使用壽命。
6、經濟因素是指購置費、安裝費、維護費、校驗費及備品備件等，其又受流量計的性能、可靠性、壽命等影響。

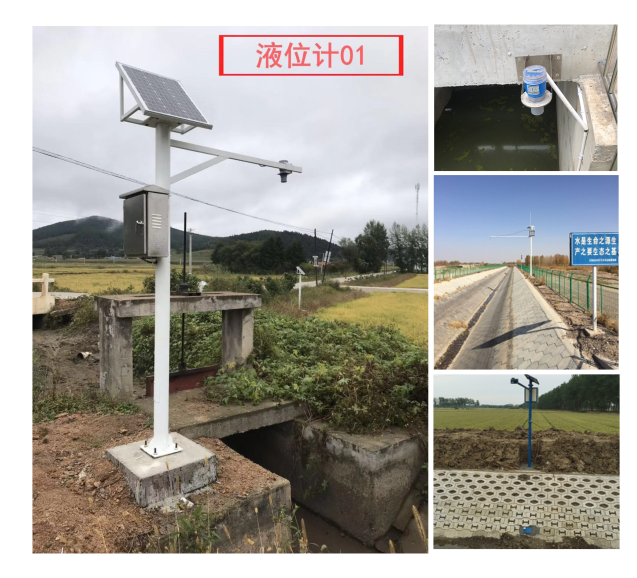

電磁式智能明渠流速儀安裝注意事項：
DYOC電磁式智能明渠流速儀對上、下游直管段、直渠段的要求低，使得 DYOC電磁式智能明渠流速儀的安裝非常方便，幾乎可以安裝在任何地方。同時，外殼防護等級達到 IP68，可以在惡劣水質下工作。
安裝環境的選擇
① 應盡量遠離具有強電磁場的設備，如大型電機、變壓器、變頻器等；
② 安裝場所不應有強烈震動，環境溫度變化不大；
③ 便于安裝、維修的場所；
